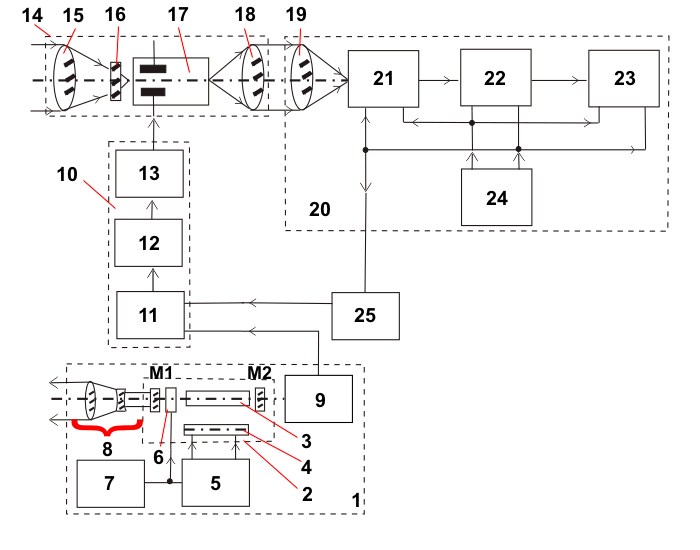

1 – испульсный лазерный осветитель, 2 – импульсный лазерный излучатель, 3 – активная среда; М1, М2 – зеркала резонатора, 4 – лампа накачки, 5 – блок ее питания, 6 – модулятор добротности, 7 – блок его питания, 8 – оптика формирования излучения (телескопическая система Галилея), 9 – фотоприемник, 10 – блок управления и синхронизации, 11 – ЗГИ, 12 – БРЗ, 13 –ФСИ, 14 – блок наблюдения, 15 – объектив, 16 – фильтр, 17 – импульсный ЭОП, 18 – окуляр (или первый компонент оптики переноса), 19 – второй компонент оптики переноса, 20 – ТВ-канал, 21 – передающая ТВ-камера, 22 – видеоусилитель, 23 – ТВ-монитор, 24 – синхрогенератор, 25 – блок деления частоты строк (при окулярном выводе изображения элементы 19 – 25 отсутствуют).
